產品功能：
1、上車安檢，在公交車投幣機處裝有檢測模塊可快速排查乘客攜帶的液體。
2、車廂內檢測，覆蓋全車實時監測易燃液體揮發物的濃度，及時預警。
工作原理：
該系統通過在公交車上安裝監測警告系統，利用接收端的傳感器，來分析空氣中易燃揮發物的物質及濃度，判斷其危險性后，迅速給出報警等級，通過顯示端直觀的顯示出黃色和紅色危險等級，使公交司機和乘客及時做出判斷，在出現緊急情況時能及時逃生。

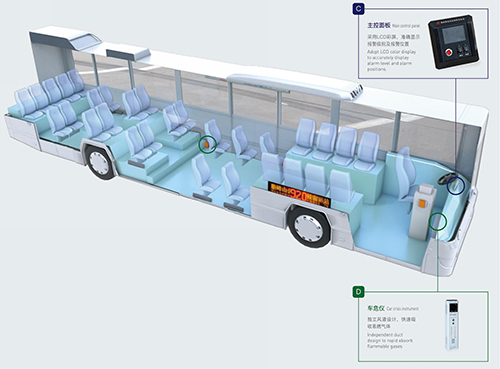

一、結構組成示意圖
|
|
顯示端 |
接收端 |
二、結構功能說明

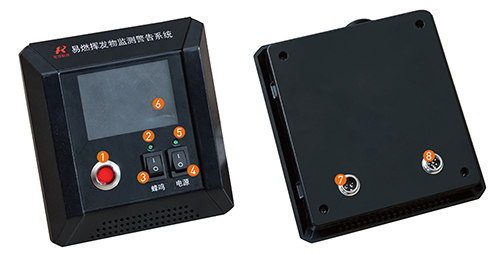

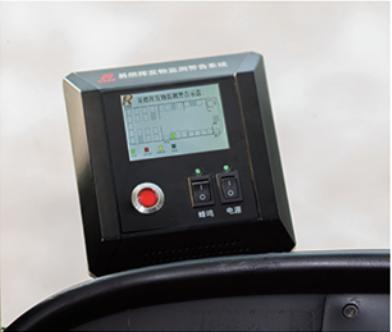

1、顯示端
?、偌t色警報燈：當公交車內易燃揮發物達到嚴重污染程度時，紅色警報燈持續亮。
?、诜澍Q器指示燈：易燃揮發物系統正常工作時，蜂鳴器指示燈亮。
?、鄯澍Q器開關：控制蜂鳴器通斷，當公交車內易燃揮發物達到嚴重污染程度時，蜂鳴器發出聯系報警聲。
?、茈娫撮_關：電源開關控制顯示端電源的通斷。
?、蓦娫撮_關指示燈：當接通電源開關時，電源開關指示燈亮。
⑥顯示屏幕：顯示屏可直觀的顯示出公交車上易燃揮發物監測系統接受端的安裝位置。告警系統正常工作時，顯示端顯示綠色為安全色；當出現輕度污染時，屏幕顯示黃色警告色；當出現重度污染時，應顯示紅色警報色。
?、唠娫唇涌冢禾峁┫到y(tǒng)工作的電源接口，與車身電源連接。
?、嗤ㄓ嵔涌冢猴@示端與接受端之間的通訊連接接口，通過此接口將接收端的實時狀態傳輸至顯示端。

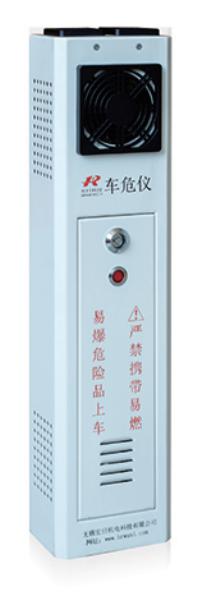

2、接收端
只要乘客帶上公交車的易燃品，有一點點揮發，接受端內置的空氣傳感器分析裝置，便會分析出此揮發物的物質，然后根據不同的危險等級發送給顯示端不同的信號，判斷其是否易燃、有無危險性。正常工作時，電源綠色燈和無污染綠色燈亮。當有輕度污染時，黃色警告燈亮；當出現重度污染時，紅色報警燈亮。
三、安裝說明

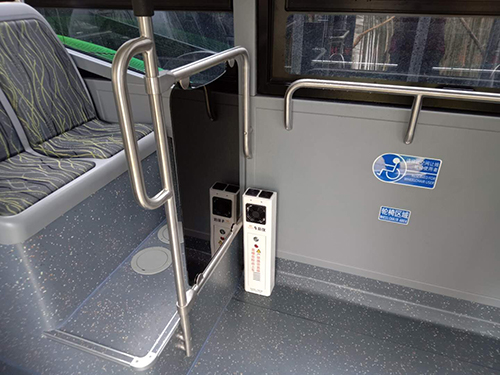

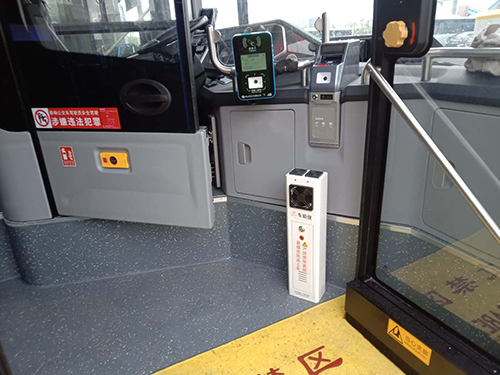

1)根據公交車的進出門，安裝的接受端的數量不等。一般前門投幣機附近安裝一套，中門臺階處附近安裝一套

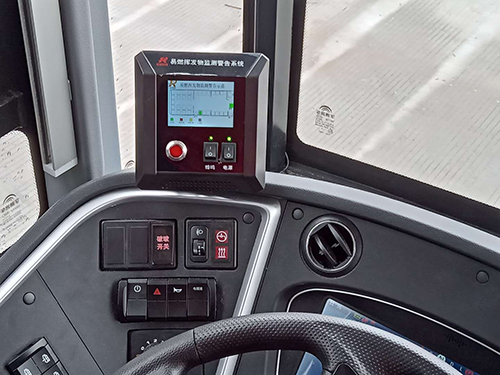

2)顯示端安裝在司機前方的儀表盤上，顯示端的顯示屏幕上，有2只接收端的工作狀態，綠色代表非常安全，黃色代表比較危險，紅色代表非常危險，顯示端上接有蜂鳴器報警，當某個接收端監測到非常危險時，蜂鳴器就會響起，司機便可第一時間作出靠邊停車、疏散乘客等應急反應。
|
|
|
