一、工作原理
在緊急情況下，本產品利用電磁感應原理，啟動控制開關時，由功能控制電路控制爆玻器的敲擊次 數并使爆玻器感應線圈得電，產生磁力，推動鎢鋼頭撞擊玻璃，以便在封閉式倉內發生緊急情況時可及 時順利逃生。

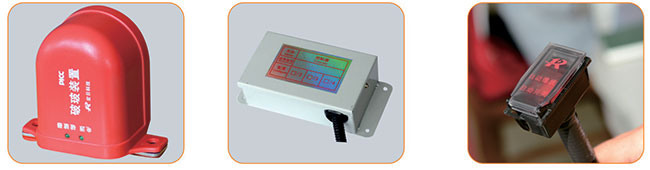

主要部分
二、安裝說明
1.將電磁式電動擊窗器（爆玻器）緊貼玻璃固定于車窗一角汽車骨架立柱上，電磁式電動擊窗器（爆玻器）防振墊緊貼玻璃，誤差間距≤2mm。安裝時使用M4（沉頭）防滑自攻螺釘將電磁式電動擊窗器（爆玻器）安裝在客車骨架立柱上。方法見下圖所示
2.由一個或多個控制開關并聯控制，并將控制開關固定于儀表臺處。
3.功能控制電路盒引出連接頭，接入24V電瓶電源，紅色為正，黑色為負。
4.電磁式電動擊窗器（爆玻器）引出接頭連接工作指示電路盒。
5.工作指示電路盒按插頭號碼分別連接功能控制電路盒和爆玻器。
6.控制開關按插頭號碼與功能控制電路盒連接。
三、操作說明
當發生緊急情況時，司機及車內人員只需打開開關保險蓋，按下控制開關即可擊打玻璃，擊打后，玻璃呈網狀龜裂，乘客可用手輕推玻璃即可脫落。
四、特別提醒
1、本機使用直流24v電源，接入時請按正確極性，紅色為正，黑色為負，不要接反，以免無法檢測電磁式電動擊窗器（爆玻器）是否有電源。 |
 |

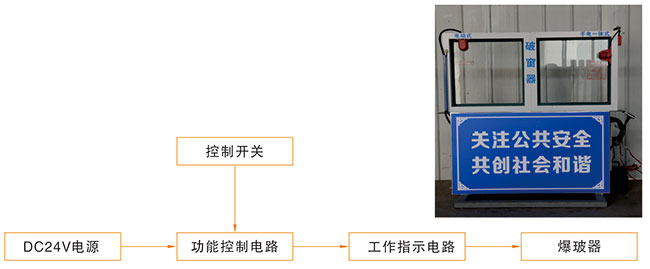

五、電路連接圖
|
六、技術參數
|
七、裝箱配件清單
|
||||||||||||||||||||||||||||||||
